Pwofil pwodwi:

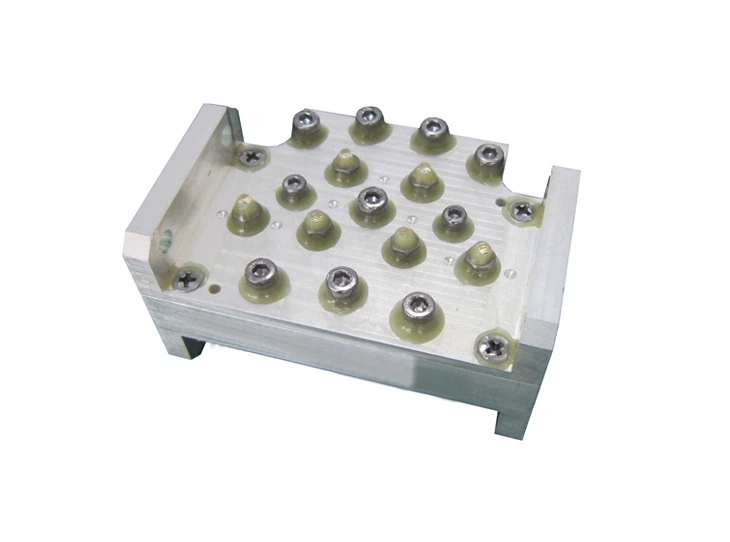

LaKu bann jeneralize Chebyshev filtre karakteristik estrikti kontra enfòmèl ant, pèt ensèsyon ki ba, segondè izolasyon, jeneralize konsepsyon Chebyshev ak sistèm COTM.
Filtè sa a se yon eleman elektwonik avanse ki fèt espesyalman pou kontwòl frekans egzak ak filtraj siyal efikas nan seri frekans Ku, ki kouvri frekans ki soti nan 12 a 18 GHz.
Filtè Chebyshev jeneralize a lajman itilize nan sistèm kominikasyon satelit, aplikasyon rada, rezo san fil, ak lòt sistèm mikwo ond Ku band ki mande repons frekans egzat ak pèt ensèsyon minimòm ak segondè selektivite.
Sa a kalite filtè se metikulman Enjenieri montre pèfòmans siperyè lè yo reyalize yon repons espesifik pasaj pandan y ap efikasman atenue siyal deyò ranje frekans yo vle. Li itilize teknik konsepsyon jeneralize Chebyshev, ki pèmèt pou optimize paramèt tankou rid pasaj, atenuasyon stopband, ak lajè tranzisyon ki baze sou kondisyon aplikasyon an.
LaKu bann jeneralize Chebyshev filtreanplwaye yon konbinezon de eleman lumped ak distribye pou reyalize karakteristik filtraj yo vle. Li ka enkòpore resonators, induktè, kondansateur, ak liy transmisyon pou kreye yon rezo konplèks ki bay kontwòl frekans egzak ak atenuasyon optimal.
Avantaj ki genyen nan filtè sa a gen ladan kapasite li genyen pou l reyalize pi apik woule -karakteristik yo konpare ak lòt kalite filtre, osi byen ke kapasite li pou jere pi wo nivo pouvwa. Sa fè li apwopriye pou aplikasyon pou kote sevè rejè -de-band yo ak ekselan selektivite yo mande yo.
Konstriksyon filtè sa a sèvi ak bon kalite-materyèl ak teknik manifakti avanse pou asire pèfòmans ak rezistans pi bon. Li fèt pou kenbe tèt ak kondisyon anviwònman piman bouk, ki gen ladan varyasyon tanperati, imidite, ak entèferans elektwomayetik souvan rankontre nan aplikasyon pou bann Ku.
An rezime, laKu bann jeneralize Chebyshev filtrese yon eleman kritik nan sistèm mikwo ond bann Ku ki mande filtraj siyal egzak ak kontwòl frekans. Konsepsyon espesyalize li yo, ki baze sou teknik Chebyshev, pèmèt segondè selektivite ak diminisyon efikas nan siyal vle. Avèk pèfòmans solid li yo, rezistans, ak konfòmite ak estanda endistri yo, filtè sa a siyifikativman kontribye nan operasyon an serye ak pèfòmans optimal nan sistèm kominikasyon satelit, aplikasyon pou rada, ak rezo san fil opere nan seri frekans Ku.
Shaanxi Academy of Aerospace Teknoloji Aplikasyon Co, Ltd (apwe sa refere yo kòm SATA) se espesyalize nan filtè mikwo ond. Nou te bay kliyan mondyal nou yo filtè mikwo ond ak yon varyete de frekans, tankou HF, VHF, UHF, L, S, C, X, Ku, Ka, U, E ak W.
Filtè mikwo ond SATA yo genyen plizyè kalite, tankou filtè LC, filtè microstrip, filtè espiral, filtè kowaksyal, filtè dielectric, filtè gid ond, filtè ki ba-pase, filtè-pase, filtè-wo ak filtè -stop, elatriye.
Tanpri pa ezite kontakte nou si gen nenpòt kesyon. Nou toujou kontan bay kliyan nou pi bon sipò ak pi bon solisyon.
Karakteristik espesyal:
● Kontra enfòmèl ant estrikti
● Pèt ensèsyon ki ba
● Segondè izolasyon
● Jeneralize konsepsyon Chebyshev
● sistèm COTM
Paramèt teknik:
|
Paramèt |
Pèfòmans |
|
Operasyon frekans |
11.7 ~ 12.75 GHz |
|
Pèt Ensèsyon Entra-band |
Mwens pase oswa egal a 0.3 dB |
|
Deyò-nan-rejte gwoup la |
Pi gran pase oswa egal a 55 dB @<9.5 GHz |
|
Pi gran pase oswa egal a 65 dB @<13.75 ~ 14.5 GHz |
|
|
VSWR (pò) |
Mwens pase oswa egal a 1.25:1 |
|
Entèfas RF |
WR-75 |
|
Fonksyone Tanperati Range |
-55 degre ~ +85 degre |
|
Dimansyon (W*D*H) |
60 mm * 38 mm * 42 mm |
Aplikasyon:
● Sistèm kominikasyon
● Sistèm kominikasyon elektwonik
● Sistèm kominikasyon satelit
