Pwofil pwodwi:
Laswitch waveguideseri karakteristik pèt ensèsyon ki ba, segondè izolasyon ak gwo kapasite pouvwa.

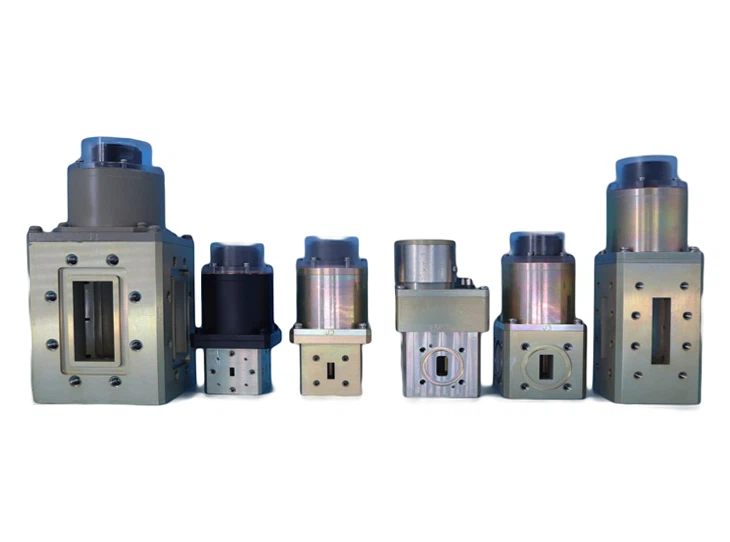

Yon switch gid ond se yon eleman elektwonik espesyalize ki itilize nan aplikasyon pou mikwo ond ak milimèt-onn pou kontwole koule onn elektwomayetik. Li opere sou prensip pwopagasyon vag nan yon estrikti metalik oswa dielectric.
Laswitch waveguidefèt pou bay chanjman efikas ak fyab ant diferan chemen transmisyon nan yon sistèm ond. Li tipikman konsiste de yon eleman mobil, tankou yon piston oswa yon piston, ki ka mekanikman aktue redireksyon enèji vag la soti nan yon chemen nan yon lòt.
Bouton Waveguide ofri plizyè avantaj, ki gen ladan pèt ensèsyon ki ba, izolasyon segondè, ak ekselan kapasite manyen pouvwa. Yo kapab manyen nivo pouvwa segondè san degradasyon siyal enpòtan, fè yo apwopriye pou aplikasyon pou mande kote entegrite siyal enpòtan.
Anplis de sa, switch waveguide montre vitès switch rapid, sa ki pèmèt kontwòl rapid ak egzak sou routage onn elektwomayetik. Sa fè yo ideyal pou aplikasyon ki mande tan repons rapid, tankou sistèm rada, rezo kominikasyon, ak ekipman tès ak mezi.
Konsepsyon ak konstriksyon switch waveguide pèmèt tou operasyon sou yon ranje frekans lajè, tipikman soti nan plizyè gigahertz jiska frekans terahertz. Adaptabilite sa a fè yo apwopriye pou itilize nan divès sistèm kominikasyon san fil, kominikasyon satelit, ak rechèch syantifik.
An rezime, aswitch waveguidese yon eleman enpòtan nan sistèm mikwo ond ak milimèt-ond, ki bay kontwòl efikas ak egzak sou wout ond elektwomayetik yo. Pèt ensèsyon ki ba li yo, gwo izolasyon li yo, ak kapasite manyen pouvwa a fè li yon zouti esansyèl pou aplikasyon ki mande pou chanje siyal serye ak segondè -pèfòmans.
Shaanxi Academy of Aerospace Teknoloji Aplikasyon Co, Ltd (apwe sa refere yo kòm SATA) se espesyalize nan switch mikwo ond. Nou te bay kliyan mondyal nou yo switch mikwo ond ak yon varyete kalite, tankou switch kowaksyal, switch waveguide ak switch entegre waveguide/coaxial.
SATA kapab tou bay pwodwi Customized selon kondisyon kliyan yo.
Tanpri pa ezite kontakte nou si gen nenpòt kesyon. Nou toujou kontan bay kliyan nou pi bon sipò ak pi bon solisyon.
Karakteristik espesyal:
● Kalite kondwi: latching
● Entèfas: priz
● Pèt ensèsyon ki ba
● Ranje tanperati opere: -55 degre ~ +85 degre
Paramèt teknik:
|
Kalite Waveguide |
Gamme frekans (GHz) |
VSWR |
Pèt Ensèsyon (dB) |
An karantèn (dB) |
Chanje Tan (ms) |
|
WR-19 |
39.5~59 |
Mwens pase oswa egal a 1.15 |
Mwens pase oswa egal a 0.2 |
Pi gran pase oswa egal a 70 |
Mwens pase oswa egal a 50 |
|
WR-22 |
33~50 |
Mwens pase oswa egal a 1.15 |
Mwens pase oswa egal a 0.2 |
Pi gran pase oswa egal a 80 |
Mwens pase oswa egal a 50 |
|
WR-28 |
26.5~40 |
Mwens pase oswa egal a 1.10 |
Mwens pase oswa egal a 0.10 |
Pi gran pase oswa egal a 80 |
Mwens pase oswa egal a 50 |
|
WR-34 |
21.7~33 |
Mwens pase oswa egal a 1.15 |
Mwens pase oswa egal a 0.05 |
Pi gran pase oswa egal a 80 |
Mwens pase oswa egal a 50 |
|
WR-42 |
17.6~26.7 |
Mwens pase oswa egal a 1.15 |
Mwens pase oswa egal a 0.10 |
Pi gran pase oswa egal a 70 |
Mwens pase oswa egal a 50 |
|
WR-51 |
15~22 |
Mwens pase oswa egal a 1.10 |
Mwens pase oswa egal a 0.10 |
Pi gran pase oswa egal a 80 |
Mwens pase oswa egal a 50 |
|
WR-62 |
12.4~18 |
Mwens pase oswa egal a 1.06 |
Mwens pase oswa egal a 0.05 |
Pi gran pase oswa egal a 80 |
Mwens pase oswa egal a 50 |
|
WR-75 |
10~15 |
Mwens pase oswa egal a 1.10 |
Mwens pase oswa egal a 0.05 |
Pi gran pase oswa egal a 80 |
Mwens pase oswa egal a 50 |
|
WR-90 |
8.5~12.5 |
Mwens pase oswa egal a 1.10 |
Mwens pase oswa egal a 0.05 |
Pi gran pase oswa egal a 80 |
Mwens pase oswa egal a 50 |
|
WR-112 |
7.05~10 |
Mwens pase oswa egal a 1.10 |
Mwens pase oswa egal a 0.05 |
Pi gran pase oswa egal a 80 |
Mwens pase oswa egal a 60 |
|
WR-137 |
5.85~8.2 |
Mwens pase oswa egal a 1.08 |
Mwens pase oswa egal a 0.05 |
Pi gran pase oswa egal a 80 |
Mwens pase oswa egal a 100 |
|
WR-159 |
4.6~7 |
Mwens pase oswa egal a 1.05 |
Mwens pase oswa egal a 0.05 |
Pi gran pase oswa egal a 80 |
Mwens pase oswa egal a 150 |
|
WR-187 |
3.9~6 |
Mwens pase oswa egal a 1.10 |
Mwens pase oswa egal a 0.05 |
Pi gran pase oswa egal a 80 |
Mwens pase oswa egal a 100 |
|
WR-229 |
3.3~4.9 |
Mwens pase oswa egal a 1.05 |
Mwens pase oswa egal a 0.05 |
Pi gran pase oswa egal a 80 |
Mwens pase oswa egal a 200 |
|
WR-430 |
1.7~2.6 |
Mwens pase oswa egal a 1.05 |
Mwens pase oswa egal a 0.02 |
Pi gran pase oswa egal a 80 |
Mwens pase oswa egal a 160 |
Aplikasyon:
● Sistèm kominikasyon
● Sistèm rada yo
● Sistèm tès yo
● Sistèm kontwòl
● ECM sistèm yo
FAQ:
1) Konsènan pri
Pri a se negosyab. Sa depann de kantite ou.
Li pi bon pou fè nou konnen kantite ou vle lè ou fè yon ankèt.
2) Konsènan MOQ
MOQ a se 2 pcs.
3) Konsènan Tan Plon
Tan an plon depann sou pwodwi a ak kantite, jeneralman sòti nan 10 a 12 semèn apre li fin resevwa peman an (plen).
4) Konsènan Garanti
Nou ofri yon garanti 12 mwa pou tout pwodwi yo.
Nou fè enspeksyon kalite strik sou tout pwodwi, epi asire ke tout pwodwi yo kalifye.
Nenpòt pwoblèm kalite, nou pral reponn pi vit ke posib epi fè fas ak li imedyatman.
5) Konsènan echantiyon
Egzanp yo gratis, men machandiz la kolekte oswa ou peye nou pri a davans.
6) Konsènan tèm peman
Peman konplè dwe ranje nan 5 jou travay apre siyen kontra a.
Si ou se kliyan regilye nou an, li ka negosyab depann sou kantite ou.
7) Konsènan Tan Repons
Nou pral reponn demann ou an pi vit ke posib, anjeneral nan 24 èdtan, ak yon tan repons minimòm de 2 èdtan.
Baj popilè: switch waveguide, manifaktirè, founisè, pwodiktè, konsepsyon, Customized, devlopman, satelit, avanse
